CFD-Simulation einer Ansaugleitung in einem Überlaufbecken eines Pumpwerks als Konstruktionsunterstützung
Worum geht es in diesem Projektbeispiel?

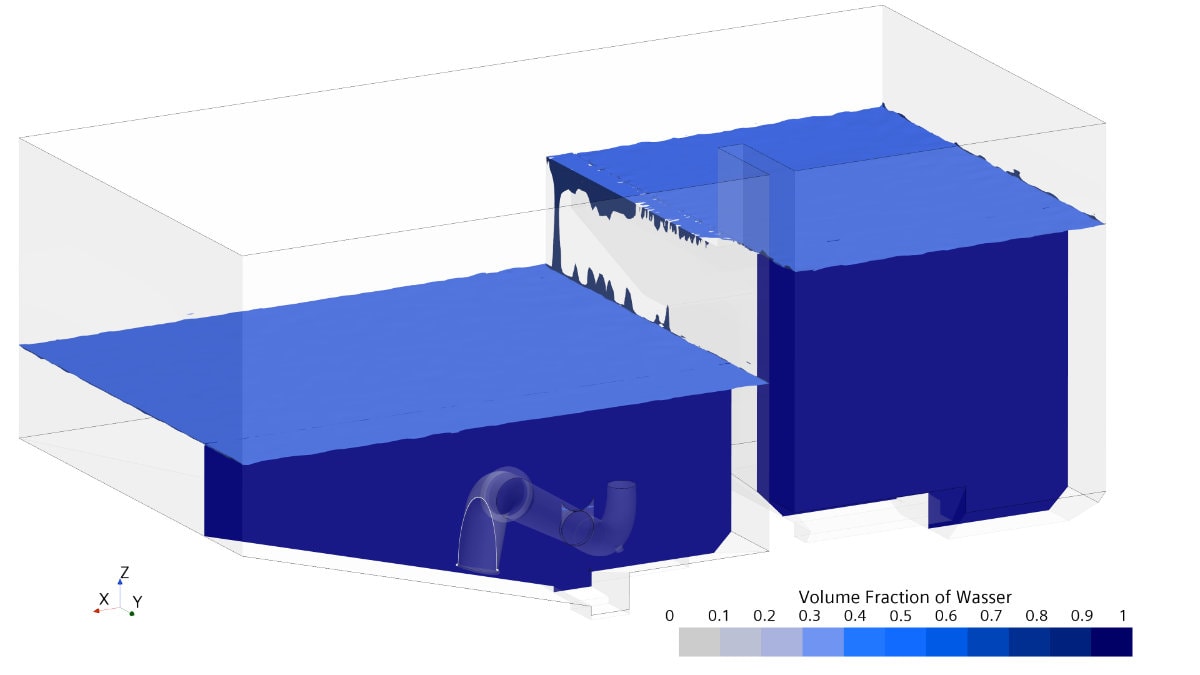

Für eine Ersatzpumpe zum Abpumpen von Wasser aus einem Überlaufbecken in einem Pumpwerk sollen Einbauhöhe und Abmessungen des Beschleunigungskrümmers, der den Zulauf zur Pumpe bzw. die Ansaugleitung bildet, festgelegt werden. Zur Unterstützung bei der Auslegung und Konstruktion des Krümmers werden das leer zu pumpende Becken und der Krümmer bzw. die Ansaugleitung in einer instationären CFD-Simulation nachgebildet. Ziel ist die Absicherung der Auslegung des Krümmers und die Prüfung eines möglichen Lufteintrags an der Ansaugung.
Wie sehen die Simulationsdetails aus?

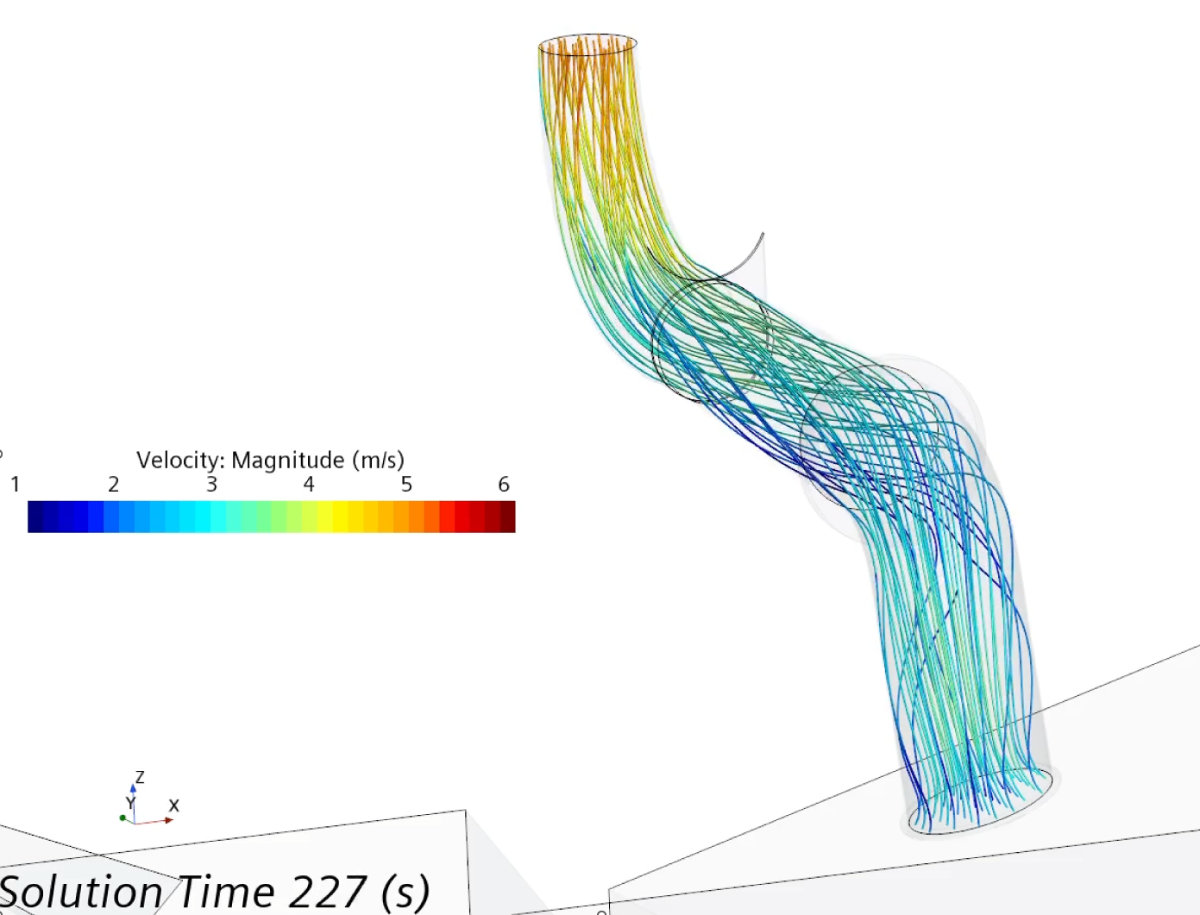

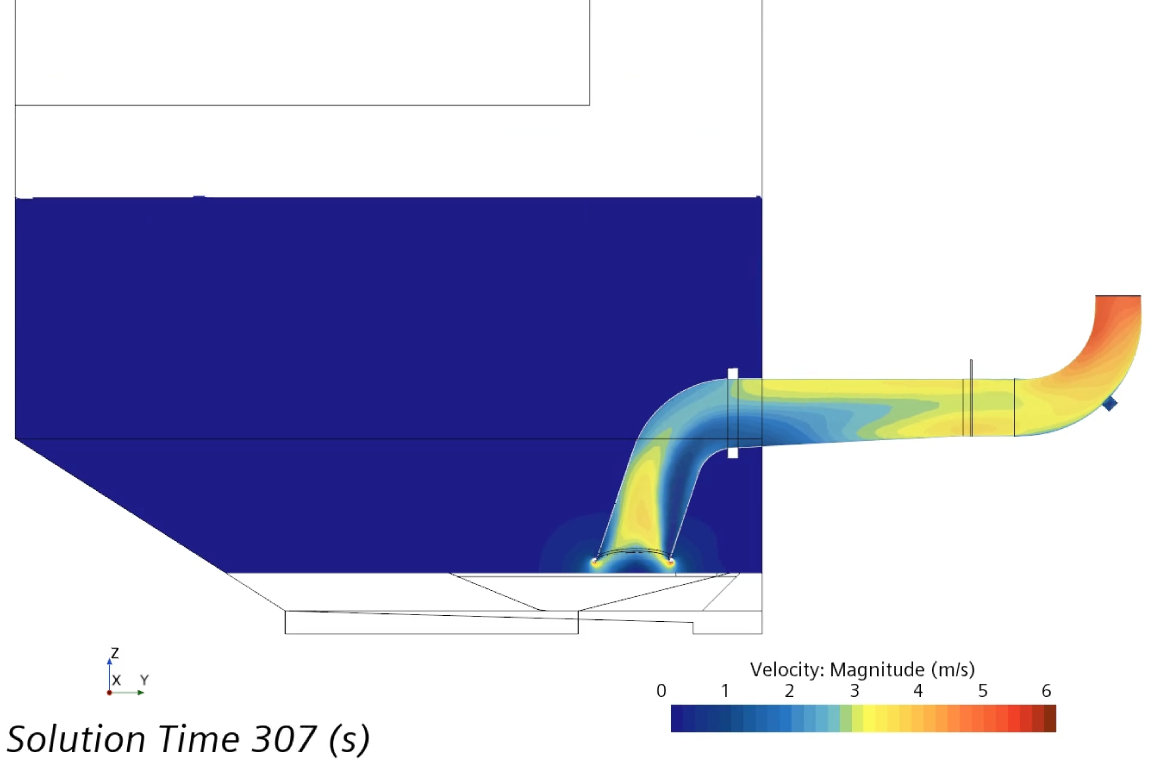

Am Übergang zum Pumpeneinlauf wird für ein Volumenstrom des Wassers von ca. 600 l/s gemäß Pumpenkennlinie vorgegeben. Simuliert wird der Betrieb vom Einschalt- bis zum Ausschaltfüllstand (Leerpumpen des Beckens).
Welches Ergebnis hat die CFD-Simulation geliefert?

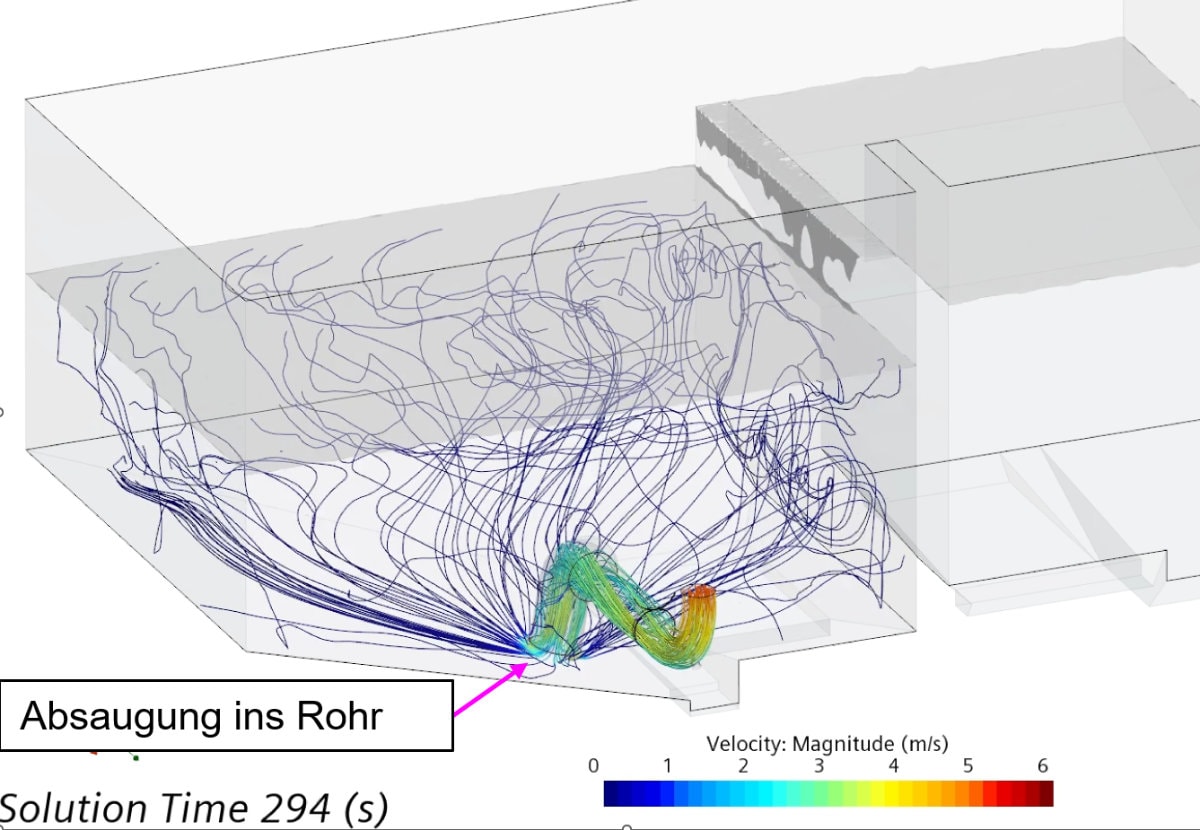

Während des gesamten Entleerungsvorgangs wurde in der Simulation kein Ansaugen von Luft festgestellt. Die Simulation hat damit den Hinweis geliefert, dass die in der Simulation verwendete Einbauhöhe und Krümmergeometrie geeignet und sicher zu verwenden ist.
